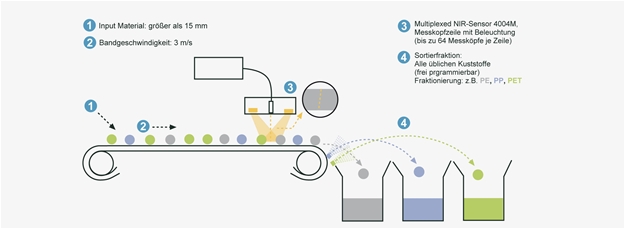

Multiplexed NIR-Spektrometer KUSTA2.2MPLEinsatzbereiche Die multiplexed NIR-Spektrometer der Serie KUSTA2.2MPL werden zur Identifikation und Bewertung von Müll sowie Industrieabfällen in Sortieranlagen eingesetzt. Schematische Darstellung einer Sortieranlage für Haushaltskunststoffe Beispielgebend für andere Anwendungen soll die Identifizierung und Sortierung von Kunststoffen aus dem Hausmüll auf schnell bewegten Transportbändern demonstriert werden. Eine Messkopfzeile, die über dem Transportband zur Müllförderung angeordnet ist, erfasst den Materialstrom in 64 Messspuren. Das von Lampen eingestrahlte Licht wird von den Kunststoffteilen remittiert und durch die Messoptiken erfasst. Im Spektrographen wird das aufgenommene Licht spektral zerlegt und erzeugt für die jeweiligen Kunststoffsorten signifikante NIR-Spektren. Der Systemrechner analysiert die einzelnen Spektren und liefert nach jedem Zeilenscan einen zeitlich korrelierten Datentransfer mit den ortsbezogenen Analyseergebnissen. Im vorliegenden Beispiel wird nach jedem Zeilenscan ein serieller Datenstrom mit 64 Materialergebnissen an die Prozesssteuerung gesendet. In der Sortieranlage werden auf Grundlage dieser Informationen pneumatische Ejektoren gesteuert, die die Kunststoffteile nach frei wählbaren Kriterien ausblasen. Auf Grund der hohen Messgeschwindigkeit können die Materialien selbst auf 2 m bis 3 m breiten Bändern mit Geschwindigkeiten bis zu 3 m/s gemessen werden.Technische Spezifikation Messmethode Berührungslose und zerstörungsfreie Messung auf der Grundlage der NIR-Spektroskopie; Messung der absoluten Remission in Abhängigkeit von der Wellenlänge Wellenlängenbereich ∆λ 510 nm im Bereich zwischen 1100 - 2200 nm wählbar Dispersion pro Pixel 2 nm Spektrale Auflösung Anzahl der Messspuren max. 64 Messköpfe Zeilenmessköpfe PMa oder PMT Scannrate max. 80 Hz Grundgerät Klimatisierter Steuerschrank mit Spektrograph, optischem Multiplexer, Steuerelektronik und Industrie-PC Maße (B x H x T) 600 mm x 610 mm x 515 mm Gewicht 56 kg PC-Konfiguration Betriebssystem Windows XP embedded, 1,8 GHz, 512 MByte, solid state disk 32 GByte Anschlüsse: VGA, Tastatur PS/2, COM, USB, Ethernet Bedienung Prozessmodus: Die Gerätesteuerung erfolgt über die serielle Kommunikation mit einer Prozesseinheit Testmodus: Die Gerätesteuerung erfolgt über den eingebauten TFT-Touchscreen Software Steuersoftware MPL, Analysesoftware KustaAna, kundenspezifische Analyseroutinen Optional: Spektrometrische Entwicklungssoftware KustaSpec Temperaturbereich 0° bis + 40° C Luftfeuchtigkeit 20 bis 80 % Spannungsversorgung 230 V ~ 50 Hz, Sicherung 4 A; (optional 115 V ~ 60 Hz)
|
