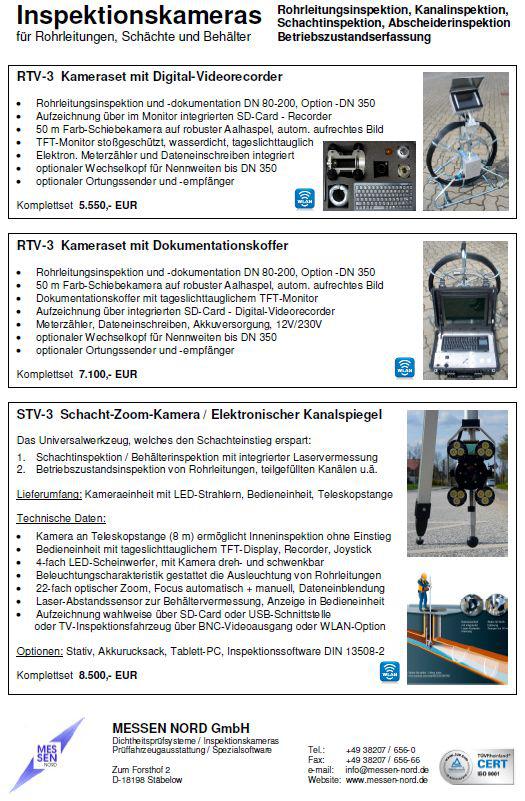

Inspektionskameras für Rohrleitungen, Schächte und Behälter Rohrleitungsinspektion, Kanalinspektion, Schachtinspektion, Abscheiderinspektion Betriebszustandserfassung Produktübersicht Inspektionskamerasysteme / Angebotsflyer RTV-3 Kameraset mit Digital-Videorecorder - Rohrleitungsinspektion und -dokumentation DN 80-200, Option -DN 350 - Aufzeichnung über im Monitor integrierten SD-Card - Recorder - 50 m Farb-Schiebekamera auf robuster Aalhaspel, autom. aufrechtes Bild - TFT-Monitor stoßgeschützt, wasserdicht, tageslichttauglich - Elektron. Meterzähler und Dateneinschreiben integriert - optionaler Wechselkopf für Nennweiten bis DN 350 - optionaler Ortungssender und -empfänger Komplettset 5.550,- EUR Inspektionskamera-Set incl. Zubehörkoffer zum Arbeiten bis DN 200, optional DN 350 (RTV-SET) Anfrage Automatisch aufrechtes Bild (selbstnivellierend), wasserdichter TFT-Monitor mit integriertem SD-Card-Videorecorder zur digitalen Bilddatenerfassung + 8 GB-Card, Meterzähler / Dateneinschreiben, separate Tastatur, Sonnenschutztubus, Kunststoff-Zubehörkoffer mit Schiebemuffen bis DN 200, Rollenschiebewagen/Rollenschiebeschlitten bis DN 350/400 Versorgung: 230 V AC / 12 V / 24 V DC Kfz-Bordspannung (optionall) Lieferumfang: Haspel 50 m (optional bis 80 m erweiterbar), automatisch aufrechtes Bild, elektronischer Meterzähler + Dateneinschreiben / Tastatur, Digital-SD-Card-Videorecorder zur Bildspeicherung und Videoaufnahme, Anschlußadapter 230 V AC (optional 12 V DC / 24 V DC Kfz-Spannung), Kunststoff-Zubehörkoffer mit Alu-Schiebeei K60 klappbar, Kunststoff-Schiebeei O100, Werkzeugsatz, erweiterbar um Zubehöroptionen bis DN 350/400 Optionen: mit Wechselkopf und Kameraschiebewagen erweiterbar bis DN 350/400, Kameraortung, Molchsender, Rohrortungsgerät, Videograbber zur Videoaufzeichnung / Digitalisierung auf PC, Rohrinspektionssoftware gem. DIN EN 13508-2, WLAN / Wifi-Funkadapter zur drahtlosen Bildübertragung auf Smartphone und PC/Tablet-Computer, Datenblatt RTV-COLOR , Datenblatt RTV-COLOR (englisch), Datenblatt RTV-COLOR (französisch), Betriebsanleitung und Dokumentation RTV-COLOR, Produktübersicht Tiefbauzubehör / Angebotsflyer, Produktübersicht Inspektionskamerasysteme / Angebotsflyer Beispielvideos bei YouTube:, Rohrleitungsinspektion einer Meliorationsleitung, hier kommen die besondere Beleuchtungscharakteristik und der große Objektivöffnungswinkel besonders eindrucksvoll zur Geltung RTV-3 Kameraset mit Dokumentationskoffer - Rohrleitungsinspektion und -dokumentation DN 80-200, Option -DN 350 - 50 m Farb-Schiebekamera auf robuster Aalhaspel, autom. aufrechtes Bild - Dokumentationskoffer mit tageslichttauglichem TFT-Monitor - Aufzeichnung über integrierten SD-Card - Digital-Videorecorder - Meterzähler, Dateneinschreiben, Akkuversorgung, 12V/230V - optionaler Wechselkopf für Nennweiten bis DN 350 - optionaler Ortungssender und -empfänger Komplettset 7.100,- EUR Inspektionskamera-Set incl. TFT-Monitorkoffer zum Arbeiten bis DN 200, optional DN 350/400 (RTV-MOSET) Anfrage Automatisch aufrechtes Bild (selbstnivellierend), Schiebemuffen bis DN 200, Monitorkoffer mit integriertem Akkumulator, Meterzähler / Dateneinschreiben, SD-Card-Videorecorder + 8 GB-Card, Wechselkopf und Rollenschiebewagen bis DN 350/400 Versorgung: 230 V AC / 12 V DC Kfz-Bordspannung / integrierte Akkuversorgung Lieferumfang: Haspel 50 m (optional bis 80 m erweiterbar), automatisch aufrechtes Bild, Alu-Schiebeei K60 klappbar, Kunststoff-Schiebeei O100, Monitorkoffer mit elektronischem Meterzähler + Dateneinschreiben, Digital-SD-Vard-Videorecorder zur Bildspeicherung und Videoaufnahme, integrierte Akkuversorgung, Anschlußkabel 230 V AC u. 12 V DC Optionen: mit Wechselkopf und Kameraschiebewagen erweiterbar bis DN 350/400, Kameraortung, Kunststoff-Zubehörkoffer, Molchsender, Rohrortungsgerät mit Tiefenmessung, Videograbber zur Videoaufzeichnung / Digitalisierung auf PC, Rohrinspektionssoftware gem. DIN EN 13508-2, WLAN / Wifi-Funkadapter zur Bildübertragung auf Smartphone und PC/Tablet-Computer, Datenblatt RTV-COLOR , Datenblatt RTV-COLOR (englisch), Datenblatt RTV-COLOR (französisch), Betriebsanleitung und Dokumentation RTV-COLOR, Produktübersicht Tiefbauzubehör / Angebotsflyer, Produktübersicht Inspektionskamerasysteme / Angebotsflyer Beispielvideos bei YouTube:, Rohrleitungsinspektion einer Meliorationsleitung, hier kommen die besondere Beleuchtungscharakteristik und der große Objektivöffnungswinkel besonders eindrucksvoll zur Geltung STV-3 Schachtzoomkamera / Elektronischer Kanalspiegel Das Universalwerkzeug, welches den Schachteinstieg erspart: 1. Schachtinspektion / Behälterinspektion mittels Schachtabwicklung mit integrierter Laservermessung gem DIN EN 13508-2 2. Betriebszustandsinspektion von Rohrleitungen, teilgefüllten Kanälen u.ä. gem. DIN EN 14654-1 "Management und Überwachung von Reinigungsmaßnahmen in Abwasserkanälen und -leitungen - Teil 1: Reinigung von Kanälen" Lieferumfang: Kameraeinheit mit LED-Strahlern, Bedieneinheit, Teleskopstange Technische Daten: - Kamera an Teleskopstange (8 m) ermöglicht Inneninspektion ohne Einstieg - Bedieneinheit mit tageslichttauglichem TFT-Display, Bildaufzeichnung, Joystick - 4-fach LED-Scheinwerfer, mit Kamera dreh- und schwenkbar - Beleuchtungscharakteristik gestattet die Ausleuchtung von Rohrleitungen - 22-fach optischer, 10-fach digitaler Zoom, Focus automatisch + manuell - Laser-Abstandssensor zur Behältervermessung, Anzeige in Bedieneinheit - Aufzeichnung wahlweise über USB-Schnittstelle, integrierte SD-Speicherkarte, Videoausgang oder optionalen Digital-Videorecorder Optionen: Stativ, Akkurucksack, Tablett-PC, Inspektionssoftware DIN 13508-2 Komplettset 8.500,- EUR Schachtkamera zur Inspektion von Rohrleitungen, Kanälen und Behältern (STV3-SET) Anfrage Schacht-Zoom-Kamera / Video-Kanalspiegel (Schachtkamera, Teleskopspiegel) zur Inspektion des Betriebszustandes von Rohrleitungen, Abwasserkanälen, Schachtbauwerken gemäß DIN EN 13508 / DWA149/2 sowie Abwassersammelbehältern / Abscheidern / Sonderbauwerken ohne notwendigen Einstieg des Inspektionspersonals. Als Werkzeug für die Kanalunterhaltung und die Kanalzustandskontrolle sowie die Inspektion von Schachtbauwerken ermöglicht die STV-3, Reinigungs- und Sanierungsbedarf mit geringem Aufwand rechtzeitig zu erkennen und in der Ausführung zu optimieren. Dieses von der MESSEN NORD GmbH erstmals auf der IFAT 2010 vorgestellte Inspektionswerkzeug gestattet vom Einstiegsschacht aus einen schnellen Zoom-Blick weit hinein in die Abwasserkanäle und Rohrleitungen im normalen Betrieb ohne die Notwendigkeit eines Einstieges und einer vorherigen Reinigung. Eingesetzt zur Betriebszustandskontrolle der Entwässerungssysteme können Kanalbetrieb und Kanalmanagement unter völlig neuen Voraussetzungen organisiert und das Ziel einer bedarfsgerechten Kanalreinigung gem. DIN EN 14654-1 "Management und Überwachung von Reinigungsmaßnahmen in Abwasserkanälen und -leitungen - Teil 1: Reinigung von Kanälen" realisiert werden. Beschreibung: Schachtzoomkamera-Komplettset bestehend aus manuell schwenkbarer Farbkamera mit Motor-Zoomobjektiv an teleskopierbarem Gestänge (8 m / max. 16 m), 4 LED-Scheinwerfern, Laser-Abstandssensor 10 m, Bedieneinheit mit Nacken-Tragegurt, 6,4“-TFT-Monitor (tageslichttauglich), Joystick zur Kamerasteuerung, Standard- Videoausgang, Bild- und Videospeicherung mit integriertem SD-Card-Recorder bzw. über USB-Anschluss auf PC/ Notebook und optionalen WiFi-Funkadapter zur Bildübertragung auf Tablet-PC und Smartphone Anwendungen: Kanal-Managementsystem [KMS] Kanalreinigung, Kanaluntersuchung Kanalzustandserfassung / Kanalbetriebsmanagement Kanalreinigungsplanung (bedarfsorientierte Kanalreinigungsstrategie, bedarfsgesteuerte Kanalräumung) Kanalreinigungsdokumentation / Überprüfung des Kanalreinigungsresultats Unterstützung bei der Erarbeitung von Kanalsanierungskonzepten Werkzeug zur Etablierung langfristiger Kanalinstandhaltungsstrategien Ablagerungskontrolle / Bestimmung der Ablagerungshöhe / Ablagerungsschichtdicke Beurteilung des Verschmutzungsgrades von Schmutzwasserkanälen / Mischwasserkanälen Behälterinspektion / Tankinspektion / Schachtinspektion / Schachtvermessung Techn. Daten: Kameraeinheit - Videokamera 795x596, 22x optischer / 4x digitaler Zoom - 4 Scheinwerfer mit je 3 High-Power LED-Spots - Laser-Abstandssensor 10 m zur Behältervermessung - Kamera manuell 360° rotierbar, 90° abschwenkbar - Schutzgrad Kameraeinheit IP 67 mit Überdruck-Befüllung und permanenter Drucküberwachung von Kameragehäuse und Kamerakabel - Kabellänge Kameraeinheit 10 m (Option max. 16 m) - Teleskopgestänge 8 m (Option max. 16 m) - Einstellbarer, gefederter Stützfuß zur exakten Rohrmittenpositionierung DN200-DN800 Bedieneinheit - Robuste Standard-Bedieneinheit mit Nacken-Tragegurt - Integrierter, tageslichttauglicher TFT-Monitor 6,4“ - Kamerasteuerung (Zoom, Focus automatisch/manuell) über Joystick, LED-Scheinwerfer paarweise schaltbar - Entfernungsanzeige für Laser-Abstandssensor - Spannungsversorgung 230 V AC über Steckernetzteil - Drucküberwachung der Kamera-Einheit mit Warnanzeige bei Druckverlust - Integrierter SD-Kartenspeicher zur Bild- und Videospeicherung per Knopfdruck - Datenausgang USB 2.0 für PC/Notebook-Anschluß - Standard-Videoausgang BNC für externe Recorder / Kamerainspektionsfahrzeuge - Lieferung incl. PC-Aufnahmesoftware für Videos/Fotos Lieferumfang: - Kameraeinheit komplett mit Laser und Stützfuß - Bedieneinheit incl. Netzteil 230 V AC, USB-Kabel, PCSoftware zur Bild- und Videospeicherung, SD-Card 8GB - Teleskopgestänge 6/10/16 m, Diffusorvorsätze Optionen: - Stativ mit Drehhalterung für eine ruhigere Bildführung und zur Schachtinspektion - Dateneinschreiben / Dateneinblendung von Schacht- und Haltungsdaten direkt ins Videobild - Quicklock-Stangensystem für Schachttiefen bis 16 m - WLAN / WiFi-Funkadapter für die drahtlose Bildübertragung zum Panel- oder Tablet-PC des Betriebspersonals oder einfach auf Bediener-Smartphones - Interface zur Bildübernahme in Kanalbetriebssoftware (BASyS, KanIO ...) - Akkupack-Rucksack für bis zu 4 Stunden Dauerinspektionseinsatz mit max. Beleuchtung - Tablet-PC in wasser- und stoßgeschützter Ausführung - SCHACHT-INSPECTOR-Software zur Schachtinspektion gem. DIN EN 13508-2 - ROHR-INSPECTOR-Software zur Kanalinspektion gem. DIN EN 13508-2 Stichworte: Behälterkamera, Behälterinspektionskamera, Abwasserschachtkamera, Abwasserschachtinspektionskamera, Abscheiderkamera, Abscheiderinspektionskamera, Abscheiderinneninspektionskamera, Tankkamera, Tankinspektionskamera, Tankinneninspektionskamera, Abwassersammelbehälterkamera, Abwassersammelbehälterinspektionskamera, Endoskopkamera, Schachtzoomkamera, Kanalzoomkamera, Rohrleitungszoomkamera, Schachtinspektionskamera, Behältervermessung, Behälterverformungsvermessung, Behälterformvermessung, Tankvermessung, Tankverformungsvermessung, Grafisches Informationssystem, Betriebsführungssystem, Kanalinformationssystem, Kaufmännisches Informationssystem, Zustandsdatenbank, Anlagedatenbank, mobile Datenerfassung, Schachtkontrollen, Sonderbauwerkskontrollen, Kontrolle der Bachläufe, Flussgebietsmanagement, Betriebsführungssystem, Abwasserbeseitigung, Der "Schnelle Blick ins Kanalnetz", Kanalbetriebsmanagement Einsatz- / Warnhinweis: Das Kamerasystem STV-3 besitzt eine Überdruck-Befüllung mit permanenter Drucküberwachung von Kameraeinheit und Kamerakabel, jedoch keine Ex-/ ATEX-Zulassung, d.h. es darf keinesfalls im Gefahrenbereich entzündlicher Gase eingesetzt werden. Behälter- und Rohrleitungssysteme in denen entzündliche Stoffe gelagert oder transportiert werden bzw. in denen die Entstehung entzündlicher Gasgemische nicht sicher ausgeschlossen werden kann, sind vor dem Einsetzen der Kamera zu leeren, zu reinigen und abzusperren, ggf. ist durch ein geeignetes Belüftungssystem ein Luftaustausch herbeizuführen und der Behälter mit einem zugelassenen Gaswarngerät freizumessen. Referenzen/STV-Anwender Erftverband (2 Systeme) Link zur Pressemeldung Wasser- und Bodenverband Kröpelin BOKU Wien, Projekt INNOKANIS Link zum Projektposter Aqua-Tool Rohr-, Kanal- und Industrieservice Abfluß Dienst Paul Picht AbwasserService Christian Winter BAUER-REINGER Höhenberger Engineering ZT GmbH Industriedienstleistungen Matzick Lippeverband Salzburger Abfallbeseitigung GmbH Anwenderbericht Arbeitshilfen Abwasser STADT SALZBURG Magistrat Stadtwerke Grafing bei München Universität für Bodenkultur Wien Artikel in der "Österreichischen Wasser- und Abfallwirtschaft" (ÖWAV) Wasserverband Lingener Land Hanau Verkehr und Entsorgung Ex-Rohr GmbH Lübeck Abwassertechnik Günter Vahrson Stadtwerke Prenzlau GmbH Immobilien- und Abwasserbetrieb Stadt Herford Stadtentwässerung Bergamo (Italien) BWB Berliner Wasserbetriebe (8 Kamerasysteme) AWV Mittleres Burgenland (Österreich) Wasserverband Wulkatal (Österreich) Entsorgungsbetriebe Lübeck SAE Schweriner Abwasserentsorgung Stadtwerke Hattersheim Zweckverband Abwasserbeseitigung Kahlgrund / Mömbris Stadtentwässerung Stuttgart, Abteilung Klärwerke und Kanalbetrieb BeMo Tunnelling GmbH, BV Stadtbahntunnel Karlsruhe STEB Stadtentwässerungsbetrieb Paderborn Voith Industrial Services Ltd. & Co. KG ...wird fortgesetzt Datenblätter / Dokumentationen:, STV-3-Anwendungsflyer, Datenblatt Schacht-Inspektionskamera STV, Angebotsflyer Inspektionskamerasysteme, Quick View: Shaft Inspection Camera STV (Man hole and pipeline survey camera, Pole Camera, Electronic Sewer Mirror), Inspection caméra de typ zoomage, STV-Anwendungsdatenblatt, STV-Kurzdokumentation Link zur Google+ Meldung Veröffentlichungen / Fachartikel: Artikel zur Anwendung der Schachtkamera in der DWA-Betriebsinfo 02-2014 Inspektionsvideos bei YouTube: Kunststoffleitung DN 300 Schacht zu Schacht, Stadt Herford Hauptsammler mit Förderschnecke im Zielschacht Inspektion eines ungereinigten Hauptsammlers im Betrieb Anwendungsvideo zur Schacht- und Rohrinspektion Beispielvideo Rissbildung / Infiltration / Exfiltration (INNOKANIS, BOKU Wien) Beispielvideo Rechtecksammler (INNOKANIS, BOKU Wien) Beispielvideo Rattenbefall (INNOKANIS, BOKU Wien) Beispielvideo einer Abwicklungs- Schachtinspektion (INNOKANIS, BOKU Wien) Beispielvideo einer Schachtinspektion (INNOKANIS, BOKU Wien) Beispielvideo einer Hochdruck-Kanalreinigung (Holzmann Fahrzeugbau GmbH) Kontaktieren Sie uns gern, wenn Sie Interesse an unseren Produkten haben. Link zur Homepage mit weiteren Informationen zu unseren Produkten und dem Kontaktformular: http://www.messen-nord.de/index.php?id=51&L=0 MESSEN NORD GmbH Dichtheitsprüfgeräte - Inspektionskamerasysteme - Fahrzeugausbauten Zum Forsthof 2 18198 Stäbelow b. Rostock Tel. +49 (38207) 656-0 Fax +49 (38207) 656-66 www.messen-nord.de Ansprechpartner: Dipl.-Ing. Steffen Machka ( persönliche E-Mail schreiben ) Tel. +49 (38207) 656-16 Mobil +49 (175) 4152354
|
