Informationen über Parshall-Venturi-Rinne

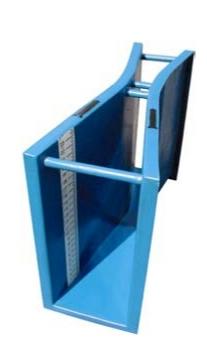

Parshall-Venturi-Rinne
H. Hermann Ehlers GmbH
|
Vertrieb und Beratung bei der Anwendung von Ultraschall-Durchfluss-messgeräten Das charakteristische Merkmal der Parshall-Messrinne ist der Sohlenabstieg innerhalb der Einschnürung, der einen schiessenden Strömungszustand bereits bei kleinstem Durchfluss erzwingt. Damit ist sie die einzige uns bekannte Form, die eine lineare Durchflussmessung bei 1% der Maximalmenge gestattet. Die Messrinne besteht aus einem glasfaserverstärkten Polyesterharz. Es ist kein Schutzanstrich erforderlich. Zur Verstärkung sind Querspanten eingesetzt. Das Gewicht ist gering, der Einbau leicht und es sind keine Spezialwerkzeuge erforderlich. Die kurze Baulänge erlaubt auch einen Einbau in beschränkten baulichen Verhältnissen. Geringer Energieverlust und der sich ergebende geringe Höhenverlust sind besondere Merkmale dieser Messeinrichtung. Anwendung Die Parshall-Messrinne wird zur Abflussmessung von industriellen und kommunalen Abwässern, in Be- und Entwässerungsanlagen und in Abwasserversorgungsanlagen eingesetzt. Zur Höhenstandsmessung empfehlen wir unser berührungsloses Ultra-schall-Durchflussmessgerät iSonic 2000. Kalibrierung Die Parshall-Messrinne erzeugt eine reproduzierbare Q/h- Beziehung, d.h. für eine einwandfreie Messung muss die Messrinne bei Q=0 leerlaufen, da sonst ein nicht vorhandener Durchfluss vorgetäuscht wird. Das Wasser soll der Messstrecke beruhigt zuströmen, notfalls muss eine Beruhigungsstrecke oder ein Energievernichter vorgeschaltet werden. Bei werkseitig gefertigten Parshall-Messrinnen kann mit einer Genauigkeit von ±3% vom Sollwert gerechnet werden. |
