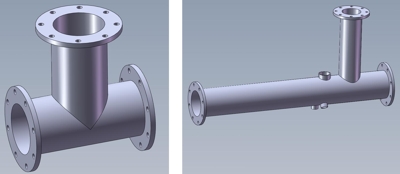

Informationen über Rohrmessstrecken
|
Rohrmessstrecken zur Abflussregelung z.B. in Kombination mit unseren Messumformern OCM Pro, OCM F und OCM FRAnforderungen für den Einsatz von RohrmessstreckenFlansche sind von außen zu verschweißen, eventuelle innenliegende Schweißnähte sind zu glätten. Flansch- und Flanschdichtungen dürfen nicht ins Innere der Rohrmessstrecke ragen.Die Nenninnenmaße der verwendeten Rohre und Schieber müssen exakt übereinstimmen.Bei der Verwendung externer Ultraschallfüllstandmesstechnik ist der Mindestabstand von der Sensorfläche zum maximalen Wasserspiegel zu beachten. Je nach verwendetem Sensortyp beträgt er beim P06/P10 30cm sowie beim P03 12,5cm. Der Einsatz der von NIVUS angebotenen Rohrmessstrecken mit zugehörigem Domaufsatz trägt dieser Anforderung bis zu einem maximalen Vordruck von 10m Wassersäule Rechnung.Bei eventuell auftretenden größeren Vordrücken empfiehlt sich der Einsatz einer komplett aus Edelstahl gefertigten Rohrmessstrecke (bitte gesondert anfragen).Bei der Verwendung von nicht durch NIVUS bezogenen Rohrmessstrecken empfehlen wir eine vorherige technische Prüfung durch unser Fachpersonal. Bitte reichen Sie dazu aussagekräftige Zeichnungen oder bemaßte Skizzen ein.
|
