Informationen über ROHRTEST Systemzubehör Dichtheitsprüfsystem
|

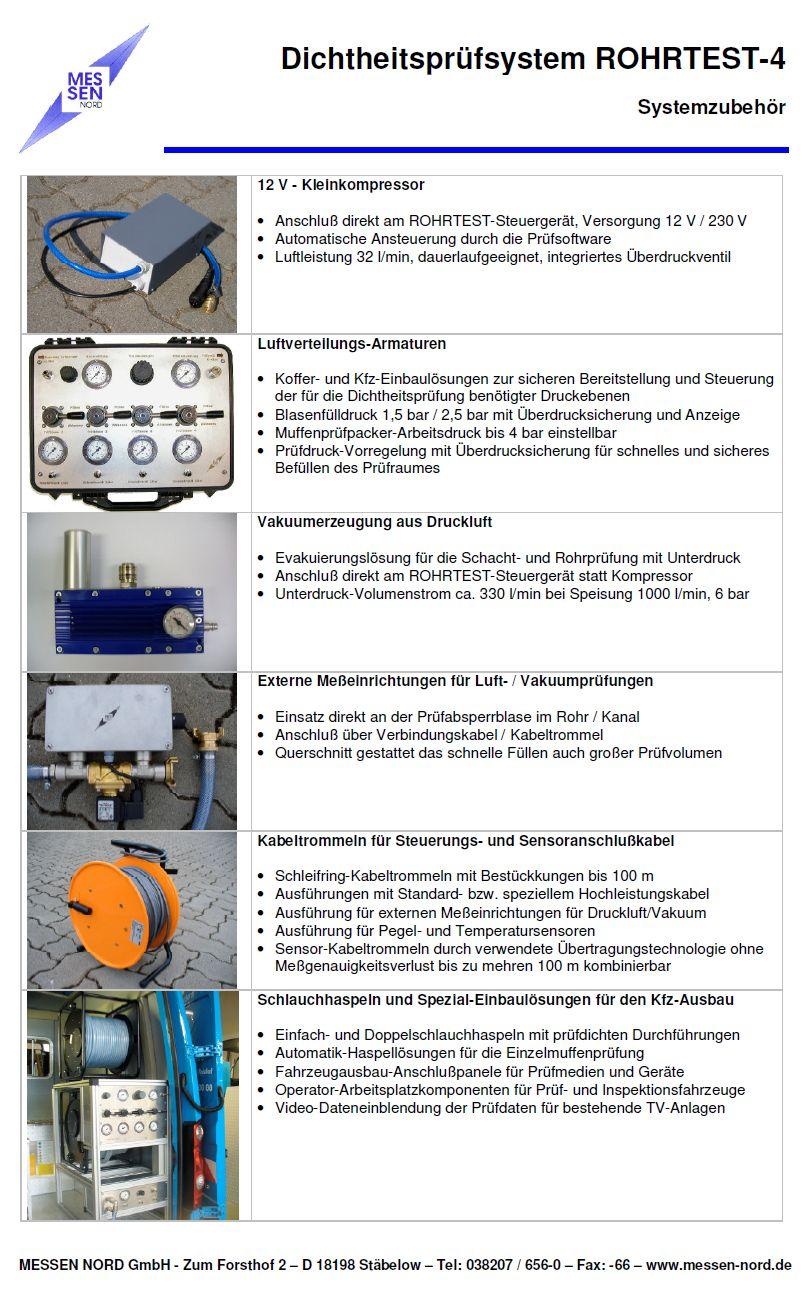

Erweiterungsoptionen zum Dichtheitsprüfystem ROHRTEST-4 12 V - Kleinkompressor • Anschluß direkt am ROHRTEST-Steuergerät, Versorgung 12 V / 230 V • Automatische Ansteuerung durch die Prüfsoftware • Luftleistung 32 l/min, dauerlaufgeeignet, integriertes Überdruckventil Kompressor 12 V Anfrage Am Steuergerät ROHRTEST RT-ST04 betreibbarer 12 V-Kleinkompressor für die Luft-Dichtheitsprüfung zum Befüllen von Rohrvolumen bis ca. DN 250 / 50 m mit einer Luftleistung von 32 l/min, softwaregesteuerte Befüllautomatik mit Überdrucksicherung Versorgung sowohl übe 230 V Netzeinspeisung am Steuergerät als auch über 12 V DC-Kfz-Bordnetz oder mit Akkupack für autarke Anwendungen Luftverteilungs-Armaturen • Koffer- und Kfz-Einbaulösungen zur sicheren Bereitstellung und Steuerung der für die Dichtheitsprüfung benötigter Druckebenen • Blasenfülldruck 1,5 bar / 2,5 bar mit Überdrucksicherung und Anzeige • Muffenprüfpacker-Arbeitsdruck bis 4 bar einstellbar • Prüfdruck-Vorregelung mit Überdrucksicherung für schnelles und sicheres Befüllen des Prüfraumes Luftverteilungskoffer (RT-LV04) Anfrage Einheit zur Einstellung und Überwachung des Fülldruckes von bis zu 4 Absperrelementen / Prüfblasen / Absperrblasen 1,5 / 2,5 bar, davon 1 Packeranschluß bis max. 4 bar Arbeitsdruck, Ausführung mit Prüfdruckregelung und Überdrucksicherung, Bereitstellung des Prüfluftdrucks bis 0,5 bar als Einspeisung für Messeinrichtung LUFT des Prüfsystems ROHRTEST-4. Koffergehäuse 490x400x190, einbaufähig, Einspeisung 10 bar vom Kompressor / Druckerzeuger Vakuumerzeugung aus Druckluft • Evakuierungslösung für die Schacht- und Rohrprüfung mit Unterdruck • Anschluß direkt am ROHRTEST-Steuergerät statt Kompressor • Unterdruck-Volumenstrom ca. 330 l/min bei Speisung 1000 l/min, 6 bar Vakuumerzeuger / Ejektor (RT-EJEK) Anfrage Druckluft / Vakuum-Umsetzer nach dem Ejektorprinzip, Volumenleistung ca. 330 l/min bei Speisung 1000 l/min, 6 bar, Einheit mit Manometer und Schnellkupplungen Externe Meßeinrichtungen für Luft- / Vakuumprüfungen • Einsatz direkt an der Prüfabsperrblase im Rohr / Kanal • Anschluß über Verbindungskabel / Kabeltrommel • Querschnitt gestattet das schnelle Füllen auch großer Prüfvolumen Externe Messeinrichtung Luft (RT-EXTL) Anfrage Externe Luft-Messeinrichtung ROHRTEST-EXTL: die Prüfung der Befüllschläuche war gestern, Befüllzeiten von vielen Minuten werden vergessen Immer noch Standard in der Luft-Dichtheitsprüfung von Abwasserkanalrohren und Sammlern ist die Befüllung und Dichtheitsprüfung über lange Schläuche, wobei diese unfreiwillig quasi "mitgeprüft" werden. Sonneneinstrahlung auf die Prüfschläuche führt unweigerlich zu Effekten, welche mit der Dichtheit des geprüften Abwassersystems ganz bestimmt nichts zu tun haben. Angeregt durch die in der Schweiz im Rahmen der VSA-Prüfvorschriften bereits weiterentwickelten Prüfvorgaben hat die MESSEN NORD GmbH ein Prüfmodul entwickelt, welches solche Einflussfaktoren ausschließt und zudem die Füllzeiten bei der Überdruck-Dichtheitsprüfung von Leitungen, Kanälen und Sammlern radikal senkt: gesteuert, gemessen und geprüft wird damit direkt an der Prüfblase - angenehmer Nebeneffekt ist die Befüllung auch größerer Haltungsvolumen in Bestzeit. Die Lösung: Externe Befüll- und Messeinrichtung LUFT zum Prüfen großer Haltungsvolumen mit dem System ROHRTEST-4, Einsatz direkt an der Absperreinrichtung/Prüfblase, schnelle und sichere Prüfraumbefüllung insbesondere von Großvolumen (Haltungen mit großem Nenndurchmesser bzw. großer Haltungslänge), wie sie bei der Prüfung von Sammelkanälen im innerstädtischen Bereich, an Autobahnentwässerungen und Regenwassersammelsystemen z.B. bei Flugplatzentwässerungen anzutreffen sind. Nach der in der Schweiz anzuwendenden Prüfnorm SIA 190/VSA ist die Verwendung einer direkt an der Prüfblase positionierten Absperr- und Prüfeinrichtung zwingend vorgeschrieben: Einflüsse durch Temperatur und Sonneneinstrahlung auf den Pfüfschlauch sind so völlig ausgeschlossen. Prüfungen nach DIN EN 1610 (Druckluft), DWA M 143/6, ÖNORM B2503, SIA 190/VSA Ausstattung mit einer automatischen Fülleinrichtung mittels Magnetventil, welches den programmierten Prüfdruck zuverlässig einstellt, ein zusätzliches Überdruck-Sicherheitsventil (Sicherheitsabschaltung > 0.5 bar) gewährleistet zusätzlichen Schutz vor Überschreitung des zulässigen Maximaldrucks. Ausführung als robuste, sowohl für Prüfblasen / Prüfdichtkissen mit einem Prüfanschluss als auch mit getrennten Prüf- und Füllanschlüssen einsetzbare Prüf-und Befülleinheit, welche direkt an der Kanalprüfblase positioniert werden kan Kabeltrommeln für Steuerungs- und Sensoranschlußkabel • Schleifring-Kabeltrommeln mit Bestückkungen bis 100 m • Ausführungen mit Standard- bzw. speziellem Hochleistungskabel • Ausführung für externen Meßeinrichtungen für Druckluft/Vakuum • Ausführung für Pegel- und Temperatursensoren • Sensor-Kabeltrommeln durch verwendete Übertragungstechnologie ohne Meßgenauigkeitsverlust bis zu mehren 100 m kombinierbar Sensor-Anschlusskabel 50 m auf Schleifringkabeltrommel (RT-SK50SR) Anfrage Spezial-Anschlußkabel, Länge 50 m auf Metall-Schleifringkabeltrommel zum Anschluß der ROHRTEST-Meßeinrichtungen RT-SP04 (Pegelsensor), RT-TEMP (Temperatursensor) oder RT-EXTW (Externer Drucksensor, Rüsselsensor) an RT-ST04 (Steuergerät) bzw. Prüffahrzeug Schlauchhaspeln und Spezial-Einbaulösungen für den Kfz-Ausbau • Einfach- und Doppelschlauchhaspeln mit prüfdichten Durchführungen • Automatik-Haspellösungen für die Einzelmuffenprüfung • Fahrzeugausbau-Anschlußpanele für Prüfmedien und Geräte • Operator-Arbeitsplatzkomponenten für Prüf- und Inspektionsfahrzeuge • Video-Dateneinblendung der Prüfdaten für bestehende TV-Anlagen Kontaktieren Sie uns gern, wenn Sie Interesse an unseren Produkten haben. Link zur Homepage mit weiteren Informationen zu unseren Produkten und dem Kontaktformular: http://www.messen-nord.de/index.php?id=83 MESSEN NORD GmbH Zum Forsthof 2 18198 Stäbelow b. Rostock Tel. +49 (38207) 656-0 Fax +49 (38207) 656-66 Ansprechpartner: Dipl.-Ing. Steffen Machka ( persönliche E-Mail schreiben ) Tel. +49 (38207) 656-16 Mobil +49 (175) 4152354
|
