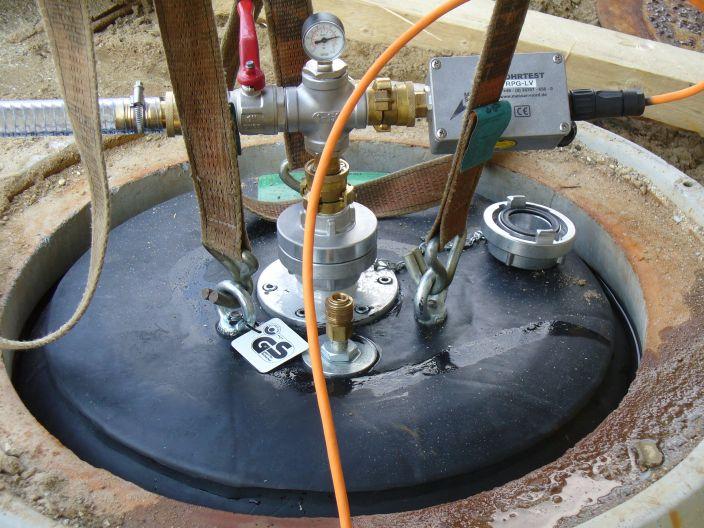

Dichtheitsprüfgerät RPG-3 - Option Unterdruck-Schachtprüfung (Vakuumprüfung von Schächten) Option Drucksensor für Vakuumprüfungen zu Artikel RPG-3 (RPG-LV) Anfrage Da die Schacht-Dichtheitsprüfung durch das benötigte große Wasservolumen und die für eine korrekte Prüfdurchführung einzuhaltende Sättigungszeit von wenigstens 1 Stunde sehr aufwendig ist, wird ein alternatives, kostengünstigeres Verfahren hierfür immer häufiger angewandt: analog zur im Regelwerk DWA-A 139 beschriebenen Unterdruckprüfung von Kanalleitungen werden zunehmend auch Schächte mit dieser Methode auf Dichtheit geprüft. Mit Prüfzeiten von gerade einmal 10 Minuten ist dies eine sehr wirtschaftliche Alternative, auch wenn im Fall des (knappen) Verfehlens des Prüfkriteriums in einzelnen Fällen die Wasserprüfung für die Abnahme als maßgeblicher Dichtheitsnachweis durchgeführt werden muß. Die Unterdruckprüfung ist im Prüfsystem ROHRTEST-4 aus unserem Hause standardmäßig verfügbar, für das vor allem im Tiefbaubereich verwendete Gerät RPG-3 gibt es einen entsprechenden Unterdrucksensor (natürlich mit Schachtabsperrdichtkissen und Seitenkanalverdichter zur Unterdruckerzeugung) als Zusatzoption. Dichtheitsprüfgerät RPG-3 Anfrage Dichtheitsprüfgerät RPG-3 - Abwasserbehälter- und Leitungsprüfung für den Tiefbau Anfrage Katalog Der Spezialist auf dem Bau. Das RPG bewährt sich für die Eigenüberwachung im Rohrleitungsbau und Kanalbau, in der Sanierung sowie bei der Dichtheitsprüfung von Kleinkläranlagen (KKA) und abflußlosen Gruben schon seit vielen Jahren als robustes und einsatzvariables Werkzeug. Optionen wie ein integrierter Kompressor (lauffähig über Akku- und 12 Volt-Kfz-Bordspannung), ein leistungsstarker Akkumulator und modulare Erweiterbarkeit für Schacht-, Vakuum- und Hochdruckprüfung tragen der Vielfalt der täglichen Anforderungen Rechnung. Durch den integrierten Prüfcomputer mit einem Datenspeicher für 50 Prüfungen ist kein PC auf der Baustelle notwendig, was eine weit größere Robustheit als bei einem integrierten PC oder Panel-PC ergibt. Druckverlauf und Prüfresultat können selbstverständlich über das integrierte Grafikdisplay abgelesen werden. Die Prüfprotokolle werden a) nachträglich über den Büro-PC ausgedruckt und auch dort verwaltet oder b) online über ein direkt verbundenes PC-Notebook oder den PC eines Prüf-/Inspektionsfahrzeuges erzeugt. Die Verbindung kann über USB-Kabel oder die WLAN-Option hergestellt werden und gestattet die Fernsteuerung des Prüfablaufs vom Notebook, Tablet-PC oder Arbeitsplatz des Inspektionsfahrzeugs aus. Die professionelle Prüfsoftware (Windows 32-/64-bit) steht jederzeit in der aktuellen Version über das Download-Portal der MESSEN NORD GmbH zur Verfügung. Dies garantiert unabhängig von der Entwicklung der PC- und Betriebssystemtechnologie Investitionssicherheit über viele Jahre. Selbstverständlich kann die Protokollerstellung auch über ein integriertes oder einfach auf das Prüfgerät gestelltes PC-Notebook online erfolgen - der Platz dafür ist auf der Frontplatte des Dichtheitsprüfgerätes bereits vorgesehen. Zulassung Landesgewerbeamt / Landesgewerbeanstalt Würzburg: LGA-Zulassung für die Prüfung von Abscheidern nach DIN 1999-100 / DIN 4040-100 vom 07.02.2000, Zulassungs-Nr. 0020220-01 Die Software ist in den folgenden Sprachen verfügbar: deutsch, englisch, französisch, niederländisch, italienisch, polnisch, tschechisch, spanisch, portugiesisch, kroatisch, dänisch zum Software-Download ..., Datenblatt RPG-3 Datenblatt RPG-3 englisch Datenblatt RPG-3 französisch, Datenblatt RPG-3 Schacht- / Abscheiderprüfung Datenblatt englisch Datenblatt französisch LGA-Zulassung für die Prüfung von Abscheidern nach DIN 1999-100 / DIN 4040-100 vom 07.02.2000, Zulassungs-Nr. 0020220-01 Stichworte: Prüfkoffer, Druckprüfkoffer, Druckmesskoffer, Abdrückkoffer, Pegelsonde, Schachtsonde, Wasserpegelprüfung, Klärgrubenprüfung, Kleinkläranlagenprüfung, Behälterprüfung, Sammelgrubenprüfung, Wasserdruckprüfung, Druckprobe, Hausanschluss-Prüfung, Hausanschluss-Prüfgerät, Hausanschluss-Prüfsystem, Hausanschluss-Prüfeinheit, Unterdruckprüfung, Vakuumprüfung, Vakuumejektor, Dichtheitsprüfung privater Abwasserleitungen / Abwassersysteme Das Dichtheitsprüfgerät RPG-3 und die Pegelmesseinrichtung SP04 waren auch Gegenstand vergleichender Untersuchungen unterschiedlicher Prüfverfahren durch das Ingenieurbüro Goldberg. Die nachfolgen Fachbeiträge beschäftigen sich mit den gerätetechnischen Voraussetzungen und den rechtlichen Bedingungen der Durchführung von Dichtheitsprüfungen., WWT-Artikel vom Mai 2007: Dichtheitsprüfung - Aber wie ?, WWT-Artikel vom September 2008: Dichtheitsprüfung - Wer darf denn das ?, Fachbuch: Dichtheitsprüfung von Grundstücksentwässerungsanlagen, Inhaltsangabe Goldberg Dichtheitsprüfung, Inhaltsangabe Goldberg Kleinkläranlagen, Artikel Goldberg Dichtheitsprüfung, Goldberg Dichtheitsprüfung Inhaltsverzeichnis Vorwort Leseprobe Sachwortverzeichnis, Goldberg Kleinkläranlagen Inhaltsverzeichnis Leseprobe Sachwortverzeichnis, WWT-Artikel vom September 2011: Dichtheitsprüfung von Kleinkläranlagen, Teil 1, WWT-Artikel vom April 2012: Dichtheitsprüfung von Kleinkläranlagen, Teil 3: Dichtheitsprüfung mit Luftdruck - die Prüfvorschriften umsetzen, WWT-Artikel vom Oktober 2012: Dichtheitsprüfung von Kleinkläranlagen, Teil 4: Prüffüllniveau für die Prüfung von Kleinkläranlagen und Abwassersammelgruben, WWT-Modernisierungsreport 2013: DIN EN 1610 – Dichtheitsprüfungen von Abwasserleitungen und -kanälen Schacht- und Abscheider- Dichtheitsprüfgerät mit optischem Sensor Anfrage Katalog Pegelmesssonde ROHRTEST-SP04 für die Schachtprüfung, Abscheiderprüfung, Behälterprüfungen und Abflussrinnenprüfung Zulassung Landesgewerbeamt / Landesgewerbeanstalt Würzburg (inzwischen TÜV Rheinland): LGA-Zulassung für die Prüfung von Abscheidern nach DIN 1999-100 / DIN 4040-100 vom 07.02.2000, Zulassungs-Nr. 0020220-01 Anwendung: Neubauabnahme von Schachtbauwerken nach DIN EN 1610 u.a., Prüfung von Koaleszenzabscheidern nach DIN EN 858-1 bzw. DIN 1999-100 / DIN 1999-101 / DIN 12056 (Ölabscheiderprüfung, Leichtflüssigkeitsabscheiderprüfung, Benzinabscheiderprüfung, Öl-Wasser-Trenner-Prüfung, FAME/Biodiesel, Tankstellenprüfung / Tankstellenabnahme nach TRwS/VAwS DWA-A781 u. DWA-A779), von Fettabscheidern nach DIN 4040-100 sowie von abflußlosen Gruben nach DIN 4261-1, Sammelbehältern für Gülle, Jauche, Flüssigmist und Silage ( Leckageüberwachung für Güllebehälter, Gärfuttersilos, Dunglegen, Biogasanlagen, Biogasbehälter, Biogasfermenter, Silagesickersaft DIN 11622, DIN 1045 und DIN 11832) sowie Kleinkläranlagen und Biogasanlagen-Behältern nach DIN 12566-1, DIN 11622 und DIN 1986-30, Löschwassertanks für Sprinkleranlagen, unterirdische Löschwasserbehälter DIN EN 12845, DIN 14489, DIN 14230, JGS-Anlagen (Jauche, Gülle, Silagesickersäfte) nach TRwS 792 Stichworte: Abscheiderprüfgerät / Schachtprüfgerät / Kleinkläranlagenprüfgerät / Sammelgrubenprüfgerät / Abwassertankprüfung / Pegelmeßgerät / Pegelsonde / Pegelmeßsonde / Pegelmessung / Füllstandsmessung / Füllstandsprüfung / Wasserpegel-Meßgerät / Pegelmessung / Wasserverlustmessung / Rinnenprüfsonde / Rinnenprüfung / Mehrkammer-Ausfaulgruben, Einkammer-Absetzgruben, Senkgrubendichtheitsprüfung, Senkgrubenprüfung, Senkgrubeninspektion / Erdgrubenprüfung, Erdbeckenprüfung, Großbeckenprüfung, Sammelbeckenprüfung, Großbehälterprüfung, Grossbehälterprüfung, Behandlungsbeckenprüfung, Sicherheitsabscheider VAwS / AwSV, Kraftsoffabfüllflächen, Fächenversiegelung, ATV-DVWK-A781, DWA-M167-1, DWA-M167-2, DWA-M167-3, DWA-M167-4, DWA-M167-5, DIN EN 1825 Beschreibung: Das Gerät arbeitet mit einem optischen Messverfahren und wird somit von atmosphärischen Druckschwankungen nicht beeinflußt. Die hohe Messwertstabilität und eine Messauflösung von 0.01 mm gestatten eindeutige Aussagen bzgl. der Dichtheit der untersuchten Behälter. Bei der Anwendung für Abscheider-Generalinspektionen gem. DIN 1999-100 und DIN 4040-100, für welche sich die Prüfzeit aus der Pegeloberfläche (lichte Fläche) und der Genauigkeitsklasse der eingesetzten Messmittel bestimmt, ergibt sich durch die hohe Messgenauigkeit des ROHRTEST-SP04 in vielen Fällen eine kürzere Prüfzeit als mit Messgeräten geringerer Genauigkeit. Da das Dichtheitsprüfsystem ROHRTEST-4 mehrere Pegelprüfungen parallel durchführen kann ( Mehrsondenprüfung/Parallelprüfung ), können sowohl verschiedene Abscheiderkomponenten zur Effizienzsteigerung als auch Referenzbehälter zur Bestimmung von Niederschlags-, Verdunstungs- und Temperaturausdehnungseffekten gleichzeitig geprüft werden. Die parallele Aufzeichnung der Medientemperatur über die optionale Temperaturmesssonde sowie die kontinuierliche Aufzeichnung des atmoshärischen Umgebungsluftdruckes gestatten die Bestimmung physikalischer Einflüsse auf das Messmedium bei der Realisierung von Präzisionspegelmessungen z.B. an sehr großflächigen Behältern wie Großabscheidern, Kläranlagenbecken und Rückhaltebecken von Industrie- und Kraftwerksanlagen. Lieferung der Pegelsonde mit hochwertigem "LASERLINER"-Aluminium-Laserstativ, Verlängerungsrohren (spielfreier Schraubanschluss), Endstück mit Libelle und baustellentauglichem Spezial-Anschlusskabel, welches sich bei Bedarf mittels Kabeltrommel bis auf >100 m verlängern läßt. Alternativ steht seit neuestem auch eine Funkübertragungsstrecke bis 1000 m Reichweite für das Sensorsignal zur Verfügung ...Anfrage RT-WIRELESS Seit 02/2000 besitzt die Messeinrichtung die Zulassung der LGA Würzburg für Abscheiderprüfungen nach DIN 1999-100. Bestätigte Genauigkeitsklasse für die Bemessung von Abscheiderprüfungen 0,03 mm. , Datenblatt Meßeinrichtung SCHACHT / ABSCHEIDER , Anwendungsflyer Abscheiderprüfung, Produktübersicht Abscheiderprüftechnik / Angebotsflyer , Muster Betriebstagebuch Abscheideranlage, Musterprotokoll Abscheiderprüfung nach DIN 1999-100, Abscheider-Ölschichtdicken-Messgerät zum Software-Download ..., Dokumentation / Bedienungsanleitung Generalinspektions-Berichtssoftware DIN 1999-100 / DIN 4040-100 Muster-Prüfberichte Generalinspektion Ölabscheider gem. DIN 1999-100/-101:, Berichtsformat Arbeitshilfen Abwasser, Berichtsformat LGA, Berichtsformat Berliner Senat Muster-Prüfberichte Generalinspektion Fettabscheider gem. DIN 4040-100:, Berichtsformat Arbeitshilfen Abwasser Berichtsformat LGA Generalinspektions-Berichtssoftware Abscheiderprüfung zum Ausprobieren: umschaltbares Berichtsformat LGA/AH/Berlin, integrierter Lageplaneditor ... LGA-Zulassung für die Prüfung von Abscheidern nach DIN 1999-100 / DIN 4040-100 vom 07.02.2000, Zulassungs-Nr. 0020220-01 Kontaktieren Sie uns gern, wenn Sie Interesse an unseren Produkten haben. Link zur Homepage mit weiteren Informationen zu unseren Produkten und dem Kontaktformular: http://www.messen-nord.de/index.php?id=91 MESSEN NORD GmbH Dichtheitsprüfgeräte - Inspektionskamerasysteme - Fahrzeugausbauten Zum Forsthof 2 18198 Stäbelow b. Rostock Tel. +49 (38207) 656-0 Fax +49 (38207) 656-66 www.messen-nord.de Ansprechpartner: Dipl.-Ing. Steffen Machka ( persönliche E-Mail schreiben ) Tel. +49 (38207) 656-16 Mobil +49 (175) 4152354
|
