Informationen über Spüldokumentationssystem SDS-3
|

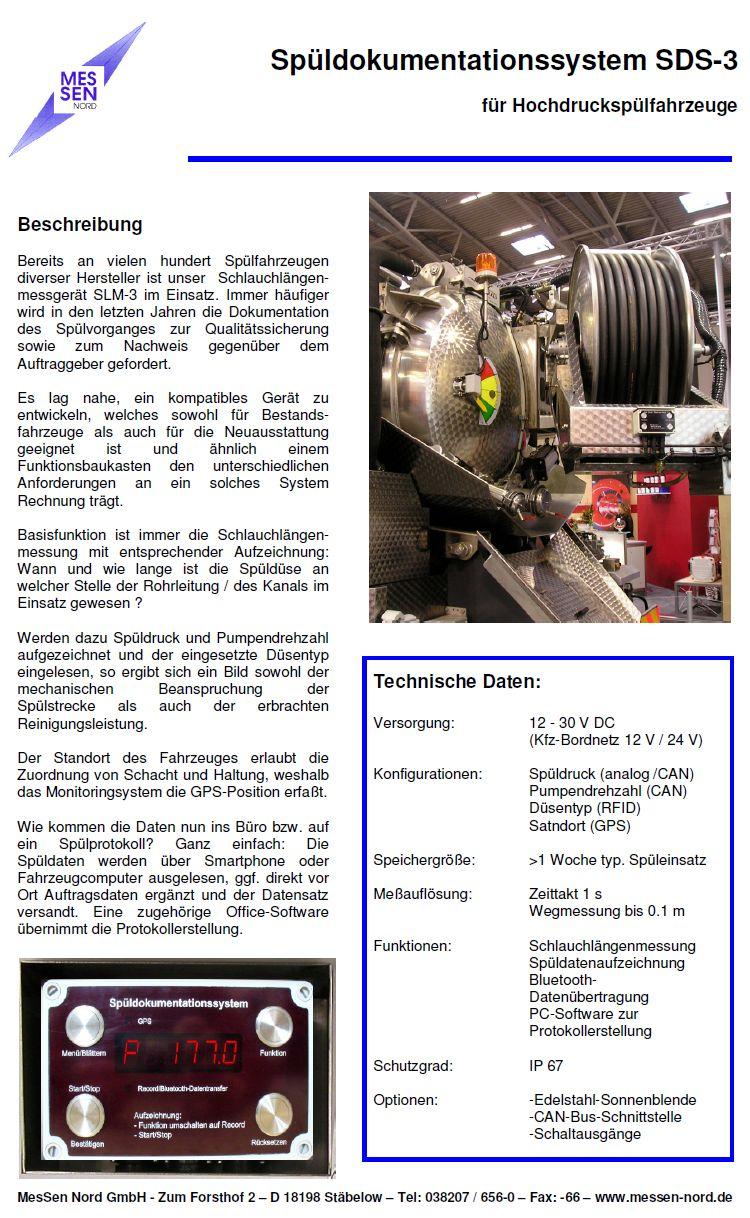

Spüldokumentationssystem SDS-3 für Hochdruckspülfahrzeuge Spüldokumentationssystem SDS-3 Anfrage Das Schlauchlängenmessgerät SLM-3 kann durch eine äußerlich baugleiche Einheit mit integrierter Hochdruckspüldokumentation ersetzt werden: GPS-genaue Standortdaten, der Verlauf des Spülvorganges (Weg-Zeit-Diagramm, Weg-Druck-Diagramm) werden automatisch erfaßt und sind über die Bluetooth-Schnittstelle auslesbar. Zusammen mit den Auftragsdaten wie Standortbeschreibung, Startschacht-, Zielschacht- und Haltungsnummer, Spüldüsentyp ... wird so ein Spülprotokoll des Hochdruckreinigunsvorganges erzeugt, welches dem Auftraggeber Sicherheit über die korrekte Ausführung der Reinigungsdienstleistung und dem Dienstleister eine objektive Nachweismöglichkeit eröffnet. Das Auslesen der Daten erfolgt wahlweise über ein Smartphone oder den Bordcomputer des Spülfahrzeuges, die Erstellung des Hochdruckspülprotokolls / Hochdruckreingungsprotokolls dann mittels PC-Protokollsoftware im Büro., Datenblatt Spüldokumentationssystem SDS-3 Beschreibungstext: Leistungsmesseinrichtung für Hochdruckspülfahrzeuge mit digitaler Datenaufzeichnung Anzeige- und Bediengerät mit gut sichtbarer, selbstleuchtender LED-Anzeige und robuster Edelstahltastenbedienung am Fahrzeugheck, Funkübertragung der Spüldaten über Weitbereichs-Funk wahlweise zum Smartphone des Monteurs oder zum Touch-Panel mit Datenstick im Fahrerhaus für die automatische Speicherung der Arbeitsdaten wie, Anzahl der Haltungen, Haltungslänge, Tageshaltungslänge, Anzahl der Spülgänge je Haltung, Spüllänge, Tagesspüllänge, GPS-Position des Spülfahrzeugs beim Spülvorgang, Pumpendruck bezogen auf die Spüldüsenposition, Wasserleistung bezogen auf die Spüldüsenposition Düsenbestückung Individuelle Eingabemöglichkeit von Kunden- und Auftragsdaten im Touch-Panel zur Zuordnung der erbrachten Spülleistungen / Reinigungsleistungen, Übertragbarkeit auf USB-Datenspeicher zur externen Weiterverarbeitung auf einem PC wahlweise im PDF- oder EXCEL-Format, Datenübergabe an ein Kanalbetriebsmanagementsystem (Barthauer BaSYS, HST KANiO u.a.) zur Aktualisierung der Kanalnetzdaten mit Hochdruckspül- / Kanalreinigungsaktivitäten, Auswertung in der Kanalnetzgrafik, Leistungserfassung beauftragter Kanalreinigungsdienstleistungen Abwasserentsorgung: Spüldokumentation; Hochdruckspülprotokoll; Hochdruckreinigungsprotokoll; Kanalspülprotokoll; Kanalreinigungsdokumentation; Befahrungsdokumentation; Dichtheitsprüfungen; Reinigung Straßenabläufe; Geruchsemissionen; Hydrodynamische Berechnungen; Abwasserbeseitigungskonzept (ABK) Beschreibung Bereits an vielen hundert Spülfahrzeugen diverser Hersteller ist unser Schlauchlängenmessgerät SLM-3 im Einsatz. Immer häufiger wird in den letzten Jahren die Dokumentation des Spülvorganges zur Qualitätssicherung sowie zum Nachweis der Ausführungsqualität gegenüber dem Auftraggeber gefordert. Es lag nahe, ein kompatibles Gerät zu entwickeln, welches sowohl für Bestandsfahrzeuge als auch für die Neuausstattung geeignet ist und ähnlich einem Funktionsbaukasten den unterschiedlichen Anforderungen an ein solches System Rechnung trägt. Basisfunktion ist immer die Schlauchlängenmessung mit entsprechender Aufzeichnung: Wann und wie lange ist die Spüldüse an welcher Stelle der Rohrleitung / des Kanals im Einsatz gewesen ? Werden dazu Spüldruck und Pumpendrehzahl aufgezeichnet und der eingesetzte Düsentyp eingelesen, so ergibt sich ein Bild sowohl der mechanischen Beanspruchung der Spülstrecke als auch der erbrachten Reinigungsleistung. Der Standort des Fahrzeuges erlaubt die Zuordnung von Schacht und Haltung, weshalb das Monitoringsystem die GPS-Position erfaßt. Wie kommen die Daten nun ins Büro bzw. auf ein Spülprotokoll? Ganz einfach: Die Spüldaten werden über Smartphone oder Fahrzeugcomputer ausgelesen, ggf. direkt vor Ort Auftragsdaten ergänzt und der Datensatz versandt. Eine zugehörige Office-Software übernimmt die Protokollerstellung. Technische Daten: Versorgung: 12 - 30 V DC (Kfz-Bordnetz 12 V / 24 V) Konfigurationen: Spüldruck (analog /CAN) Pumpendrehzahl (CAN) Düsentyp (RFID) Satndort (GPS) Speichergröße: >1 Woche typ. Spüleinsatz Meßauflösung: Zeittakt 1 s Wegmessung bis 0.1 m Funktionen: Schlauchlängenmessung Spüldatenaufzeichnung Bluetooth- Datenübertragung PC-Software zur Protokollerstellung Schutzgrad: IP 67 Optionen: -Edelstahl-Sonnenblende -CAN-Bus-Schnittstelle -Schaltausgänge Kontaktieren Sie uns gern, wenn Sie Interesse an unseren Produkten haben. Link zur Homepage mit weiteren Informationen zu unseren Produkten und dem Kontaktformular: http://www.messen-nord.de/index.php?id=90 MESSEN NORD GmbH Dichtheitsprüfgeräte - Inspektionskamerasysteme - Fahrzeugausbauten Zum Forsthof 2 18198 Stäbelow b. Rostock Tel. +49 (38207) 656-0 Fax +49 (38207) 656-66 www.messen-nord.de Ansprechpartner: Dipl.-Ing. Steffen Machka ( persönliche E-Mail schreiben ) Tel. +49 (38207) 656-16 Mobil +49 (175) 4152354
|
